                G6K-2F-RF-V















      •
                                    G6K-2F-RF-V

        •






















      高頻信號繼電器G6K-2F-RF-V




      所屬類別：信號繼電器


      產品規格：


      高頻繼電器 信號繼電器



































                G6K-2F-RF-V















      •
                                    G6K-2F-RF-V

        •






















      高頻信號繼電器G6K-2F-RF-V




      所屬類別：信號繼電器


      產品規格：


      高頻繼電器 信號繼電器




































                    詳細內容

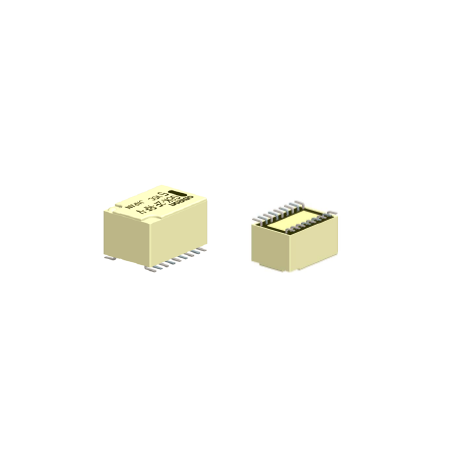

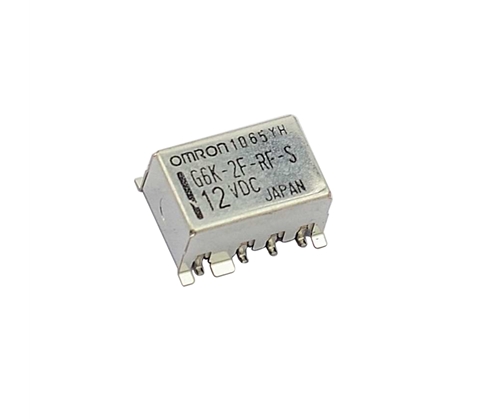

                G6K-2F-RF-V 表面安裝高頻繼電器

適合高速差動傳送信號切換的8GHz帶 小型2極高頻繼電器

高頻特性（插入損耗3dB以下at8GHz）

長11.7mm×寬7.9mm×高7.1mm的超小型

額定功耗100mW和高靈敏度














      高頻繼電器 信號繼電器




































      • 種類






				種類


				構造


				接點構成


				型號


				線圈額定電壓（V）


				最小包裝單位






				單型、穩定型


				塑料密封型


				DPDT(2c)


				G6K-2F-RF-V


				DC3、4.5、5、 12


				40個/桿裝












				注.1


				訂購時，請注明線圈額定電壓（V）。






				例：G6K-2F-RF-V









				此外，交付時的包裝標記及產品上標注的電壓規格為□□VDC。







        •
      • 操作線圈












								額定電壓（V）




									項目










				額定電流

(mA)


				線圈電阻

(Ω)


				動作電壓

(V)


				復位電壓

(V)


				最大容許電壓

(V)


				消耗功率

(mW)






				%






				DC 3


				33.0


				91


				80% 以下


				10% 以上


				150%


				約100






				DC 4.5


				23.2


				194






				DC 5


				21.1


				237






				DC 12


				9.1


				1,315












				注


				1.


				額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10％。








				2.


				動作特性指的是線圈溫度為+23℃時的值。








				3.


				最大容許電壓指的是繼電器線圈能承受的電壓最大值。








開關部（接點部）












								項目




									負載










				電阻負載






				額定負載


				AC125V 0.3A

DC30V 1A

DC10V 10mA

8GHz 1W *






				額定通電電流


				1A






				接點電壓的最大值


				AC125V、DC60V






				接點電流的最大值


				1A






* 負載側V.SWR≤1.2時的值。



高頻特性 *1












								項目




									頻率










				8GHz






				差分傳輸特性


				插入損耗


				3dB以下






				絕緣


				15dB以上






				回復損耗（V.SWR）


				5dB以上（3.57以下）






				單向特性

（參考值）


				插入損耗


				4dB以下






				絕緣


				同極接點間


				15dB以上






				異極接點間


				15dB以上






				回復損耗（V.SWR）


				5dB以上（3.57以下）






				傳遞功率的最大值


				1W *2






				開閉功率的最大值


				1W *2












				注


				1.


				測量類的阻抗為50Ω。（差動阻抗為100Ω）








				2.


				上述值為初始值。








				*1


				在重復性（再現性）要求較高的用途中使用時，請向本公司咨詢。








				*2


				負載側V.SWR≤1.2時的值。








性能






				接觸電阻 *1


				100 mΩ 以下






				動作時間 *2


				3ms以下（約1.4ms）






				復位時間 *2


				3ms以下（約0.7ms）






				絕緣電阻 *3


				500 MΩ 以上（DC500V時）






				耐壓


				線圈和接點間


				AC350V 50/60Hz 1min






				異極接點間


				AC350V 50/60Hz 1min






				同極接點間


				AC350V 50/60Hz 1min






				線圈接點與接地線之間


				AC350V 50/60Hz 1min






				振動


				耐久


				10～55～10Hz 單振幅2.5mm（雙振幅5mm）






				誤動作


				10～55～10Hz 單振幅1.65mm（雙振幅3.3mm）






				沖擊


				耐久


				1,000 m/s2






				誤動作


				750 m/s2






				耐久性


				機械


				5,000萬次以上（開關頻率36,000次/h）






				電氣


				100萬次以上（DC10V10mA、開關頻率1,800次/h）






				10萬次以上（其它額定負載、開關頻率1,800次/h）






				使用環境溫度


				-40～＋70℃（無結冰、無凝露）






				使用環境濕度


				5～85％RH






				重量


				約1.16 g












				注.




				上述值為初始值。








				1.


				測量條件：DC1V　10mA電壓下降法。








				2.


				（?。﹥?nèi)的值為實效值。








				3.


				測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。







        •

      •








					G6K-2F-RF-V

















					印刷基板加工尺寸

(頂視圖)

尺寸公差為:±0.1mm













					端子配置/內部接線圖

(頂視圖)








注. 請注意線圈極性。














								注


								1.


								普通尺寸公差為±0.3mm。








								2.


								端子的共面性為0.15mm以下。








								3.


								印刷基板加工圖的尺寸為考慮了焊接性能的推薦示例。

高頻特性因焊盤部分的尺寸而異。請?jiān)趯?shí)際設備基板上確認對高頻 特性的影響之后再使用。
























					關于包裝規格

管裝

下圖所示為管裝包裝，繼電器本體的方向性指示標記位于左側。

請注意印刷基板封裝時繼電器的方向。














        •
